Grundlegende Informationen.
Produktbeschreibung

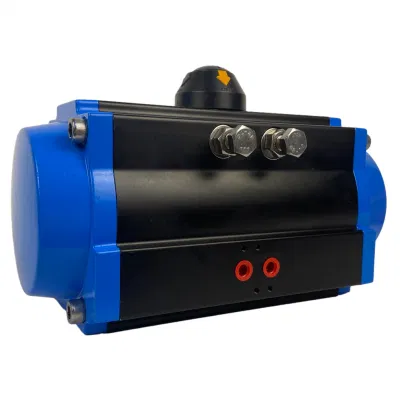

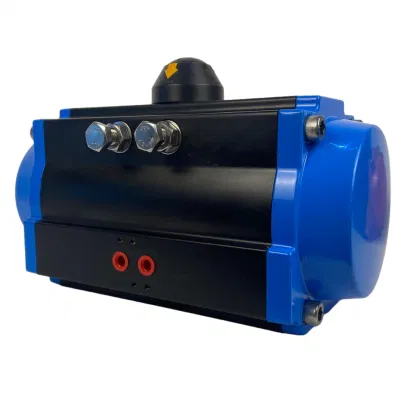

![0-90 Degree Small Rotary Air Actuated Spring Return Pneumatic Actuator](http://img6.grofrom.com/www.zhiyuspringgroup.de/226f3j00WOzlCNZyPMoc/0-90-Degree-Small-Rotary-Air-Actuated-Spring-Return-Pneumatic-Actuator.webp)
![0-90 Degree Small Rotary Air Actuated Spring Return Pneumatic Actuator](http://img6.grofrom.com/www.zhiyuspringgroup.de/226f3j00qFuleQjanBob/0-90-Degree-Small-Rotary-Air-Actuated-Spring-Return-Pneumatic-Actuator.webp)
Modell | JAT-Serie |
Aktion | Reibungslos und zuverlässig |
Funktion | Sicher und explosionsgeschützt |
Zubehör | Filter, Luftdruckregler, Begrenzter Schaltkasten |
Drehbereich | ±5 für die Drehung bei 0 und 90 Grad |
Anwendungsfeld | Ölraffination, chemische Industrie |
Betriebsmedien | Luft, Wasser, Gas, Öl, Dampf |
Optionales Zubehör | Magnetventil, Sperrschalter , elektrische Position, Luftregler |
Rotierende Welle | Vernickelt |
Lager | Technische Kunststoffe |
O-Ring | NBR |
Umgebungstemperatur | Standard -20ºC~+80ºC |
Typ für niedrige Temperaturen -40ºC~+80ºC | |
Hochtemperatur -20ºC~+160ºC |
Ausgangsdrehmoment des doppeltwirkenden Stellantriebs (Einheit: Nm)
MODELL | Eingangsdruck Der Luftzufuhr (Einheit: Bar) | ||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | |
JAT032DA | 3,1 | 4,7 | 6,2 | 7,8 | 9,4 | 11 | 12,5 |
JAT052DA | 8,5 | 12,7 | 17 | 21,2 | 25,5 | 29,7 | 34 |
JAT063DA | 15 | 22,5 | 30 | 37,5 | 44,9 | 52,4 | 59,7 |
JAT075DA | 21 | 31,8 | 42,4 | 53 | 63,6 | 74,2 | 84,8 |
JAT083DA | 32,5 | 48,7 | 65 | 81,2 | 97,4 | 113,7 | 130 |
JAT092DA | 46,5 | 69,8 | 93 | 116,3 | 140 | 162,9 | 186 |
JAT105DA | 69,3 | 104 | 138,5 | 173,2 | 207,8 | 242,5 | 277 |
JAT125DA | 108 | 162 | 216 | 270 | 324 | 378 | 432 |
JAT140DA | 184,7 | 277 | 369,5 | 461,8 | 554 | 646,5 | 739 |
JAT160DA | 281,5 | 422 | 563 | 704 | 844 | 985 | 1126 |
JAT190DA | 453 | 680 | 907 | 1135 | 1361 | 1587 | 1814 |
JAT210DA | 554 | 831 | 1108 | 1384 | 1662 | 1939 | 2216 |
JAT240DA | 814 | 1221 | 1628 | 2035 | 2442 | 2849 | 3256 |
JAT270DA | 1238 | 1854 | 2472 | 3090 | 3708 | 4326 | 4944 |
