Produktbeschreibung

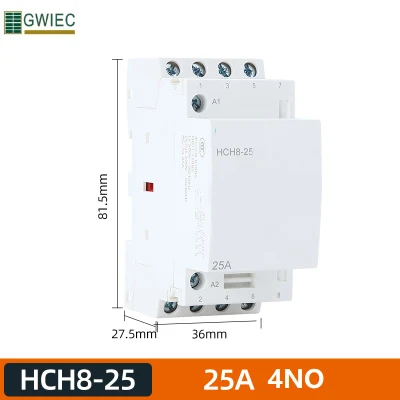

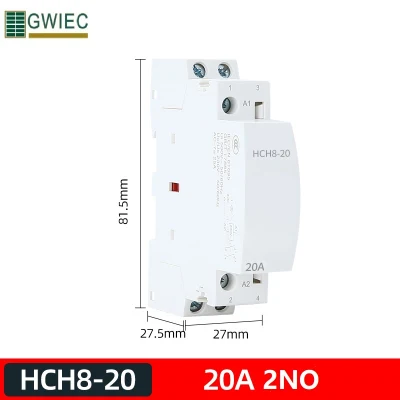

HCH Serie Haushalt AC-Schütz (auch als modulare AC-Schütz), wird vor allem in Stromversorgungssystemen mit Strom 50Hz/60Hz, Nennarbeitsspannung bis 400V und Nennarbeitsstrom bis 100A verwendet. Unter den Kategorien AC-1, AC-7a (keine induktive oder niedrige induktive Last, Widerstandsofen, Haushaltsgeräte oder niedrige induktive Last für ähnliche Zwecke) kann es als Fernschalter und Steuerkreis verwendet werden, und kann auch zur Steuerung der Motorlast im Haushalt verwendet werden. Die Stromschütze im Haushalt werden nicht zum Abreißen von Kurzschlussstrom verwendet, daher sollten geeignete Kurzschlussschutzgeräte (wie z. B. der Mikroschalter) bei Verwendung ausgewählt werden. Einhaltung der Standards IEC61095, GB17885.
AOCT Haushalt AC-Schütz verfügt über erweiterbare Zusatzsteuerung, Schutz und Anzeige Funktionen. Hauptsächlich in Häusern, Hotels, Wohnungen, Bürogebäuden, öffentlichen Gebäuden, Einkaufszentren, Stadien und andere Orte.
![AC220V DC24V DC12V China Manufacturer Telemecanique Contactor Module AC Contactors](http://img6.grofrom.com/www.zhiyuspringgroup.de/226f3j00FNOckQzJQvbW/AC220V-DC24V-DC12V-China-Manufacturer-Telemecanique-Contactor-Module-AC-Contactors.webp)
![AC220V DC24V DC12V China Manufacturer Telemecanique Contactor Module AC Contactors](http://img6.grofrom.com/www.zhiyuspringgroup.de/226f3j00yNFckgurkCqV/AC220V-DC24V-DC12V-China-Manufacturer-Telemecanique-Contactor-Module-AC-Contactors.webp)
![AC220V DC24V DC12V China Manufacturer Telemecanique Contactor Module AC Contactors](http://img6.grofrom.com/www.zhiyuspringgroup.de/226f3j00nFyoqhgcQvkW/AC220V-DC24V-DC12V-China-Manufacturer-Telemecanique-Contactor-Module-AC-Contactors.webp)
![AC220V DC24V DC12V China Manufacturer Telemecanique Contactor Module AC Contactors](http://img6.grofrom.com/www.zhiyuspringgroup.de/226f3j00nNOqovuWGBki/AC220V-DC24V-DC12V-China-Manufacturer-Telemecanique-Contactor-Module-AC-Contactors.webp)
![AC220V DC24V DC12V China Manufacturer Telemecanique Contactor Module AC Contactors](http://img6.grofrom.com/www.zhiyuspringgroup.de/226f3j00NnOqbypKeeci/AC220V-DC24V-DC12V-China-Manufacturer-Telemecanique-Contactor-Module-AC-Contactors.webp)
![AC220V DC24V DC12V China Manufacturer Telemecanique Contactor Module AC Contactors](http://img6.grofrom.com/www.zhiyuspringgroup.de/226f3j00wOFcqtgErvoV/AC220V-DC24V-DC12V-China-Manufacturer-Telemecanique-Contactor-Module-AC-Contactors.webp)
Spezifikationen | 16A | 20A | 25A | 40A | 63A | 100A | ||
Nennstrom | AC-7a | 16 | 20 | 25 | 40 | 63 | 100 | |
AC-7b | 6 | 7 | 8,5 | 15 | 20 | 30 | ||
Vereinbarter Heizstrom Ith(A) | 25 | 25 | 25 | 63 | 63 | 100 | ||
Nennisolationsspannung UI (V) | 500 | |||||||
Nennbetriebsspannung UE(V) | 250V(1P/2P) 400V(3P/4P) | |||||||
Anzahl der Hauptkontakte | 1P | 1NO,1NC | ||||||
2P | 1 NO1NC, 2NO, 2NC | |||||||
3P | 3NO,3NC | |||||||
4P | 2 NO2NC, 3 NO1NC, 4NO, 4NC | |||||||
Steuerleistung | AC-7a | 230V | 3,5 | 4,5 | 5,5 | 9 | 14 | 22 |
400V | 6,5 | 8 | 10 | 16 | 25 | 38 | ||
AC-7b | 230V | 1,4 | 1,6 | 2 | 3,5 | 4,5 | 6,5 | |
400V | 2,4 | 2,8 | 3,4 | 6 | 8 | 11 | ||
Elektrische Lebensdauer (Zeiten) | 10Ten | |||||||
Mechanische Lebensdauer (Zeiten) | 100ten | |||||||
Maximale Anzahl Schaltvorgänge pro Stunde | 30 | |||||||
Maximale Anzahl von Schaltvorgängen pro Tag | 100 | |||||||
Versorgungsspannung Quota Control US(V) | AC 24/50Hz AC230/50Hz | |||||||
Frequenz | 50Hz/60Hz | |||||||
Verschmutzungsklasse | 2 | |||||||
Nennimpulsspannungsfestigkeit (UIMP) | 2,5kV(4kV--12/24/48VAV) | |||||||
Schutzstufe (IEC60529) | Schützkörper | IP20 | ||||||
Im Verteilerkasten installiert | Ip40 | |||||||
Betriebstemperatur | -5ºC~+60ºC | |||||||
Lagertemperatur | -40ºC~+70ºC | |||||||
Hygrothermischer Widerstand (IEC60068,1) | 2-Klasse (bei 55ºC, relative Luftfeuchtigkeit 95 %) | |||||||
ELSV (Ultra-Low Safety Voltage) 12/24/48 VAC | ||||||||
Produktkontrolle erfüllt die Anforderungen von SELV (Safe Ultra-Low Voltage) |
Hinweis: Wenn das Schütz im Verteilerkasten installiert ist, müssen Distanzstücke auf beiden Seiten montiert werden, um die Wärmeableitung zu erleichtern.
Funktionsprinzip.Wenn die Spule elektrifiziert ist, erzeugt der Spulenstrom ein Magnetfeld, das genügend elektromagnetische Absaugung erzeugt, um die Reaktionskraft zu überwinden, und der Anker wird angesaugt, um den Kontakt anzuschließen. Wenn die Spulenspannung verschwindet oder die Spulenspannung auf einen bestimmten Wert niedrig ist, Das heißt, wenn die sogenannte Auslösespannung, der magnetische Fluss, der von der Ankerendfläche erzeugt wird, abnimmt, beginnt die elektromagnetische Absaugung kleiner zu sein als die Reaktionskraft, die von der Reaktionsfeder und der Kontaktfeder erzeugt wird. Der Anker des Schützes wird unter Einwirkung dieser Reaktionskraft gelöst, wodurch das Joch verlassen wird, und der Kontakt bricht sofort ab.
