Grundlegende Informationen.
Produktbeschreibung

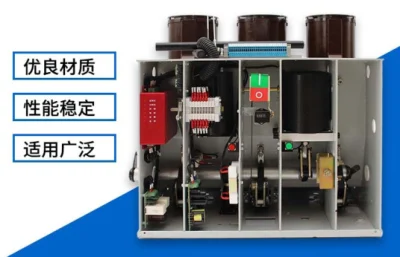

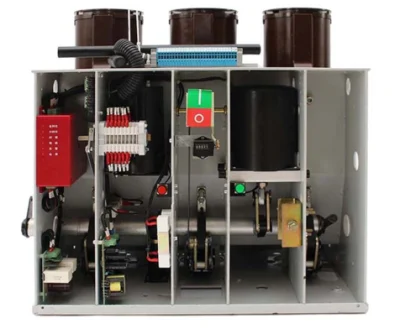

12kV 630A VS1 Innen Hochspannung Permanent Magnet Mechanismus Vakuum Leistungsschalter
"Der Vakuum-Leistungsschalter ist nach dem hohen Vakuum seines Unterbrechungsmediums und dem Isoliermedium des Kontaktspaltes nach dem Abschaltvorgang benannt; er hat die Vorteile der geringen Größe, des geringen Gewichts, geeignet für häufigen Betrieb und Unterbrechungen ohne Wartung, und wird im Verteilernetz häufiger eingesetzt. Der Vakuum-Leistungsschalter ist ein Indoor-Stromverteilergerät im dreiphasigen AC-System 3-10kV, 50Hz, das für den Schutz und die Steuerung von elektrischen Geräten in Industrie- und Bergbauunternehmen, Kraftwerken und Umspannwerken verwendet werden kann, Und eignet sich besonders für Orte, die ölfrei, weniger Wartung und häufigen Betrieb erfordern.
Je nach den verschiedenen Arten von Schaltern gibt es externe Schild Typ Keramik Vakuumunterbrecher, Zwischen versiegelte Tasse Typ längslaeufig Magnetfeld miniaturisierte Vakuumunterbrecher, interne versiegelte Glasblasenunterbrecher, deren Grundstruktur ist wie folgt.
Gasdichtes Isolationssystem (Schale)
Leitfähiges System
Abschirmsystem

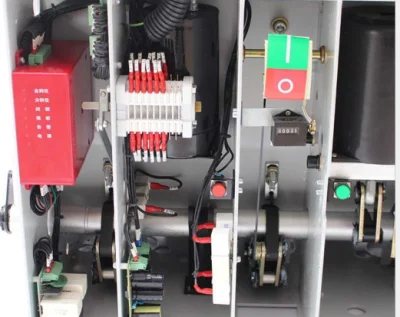

Federmechanismus: Die Zugkraft der Feder um die Unterbrecherkontaktbewegung zu treiben, wird die Federenergie im Allgemeinen vom Motor versorgt. In diesem Mechanismus gibt es in der Regel eine Schließfeder und eine Bruchfeder.

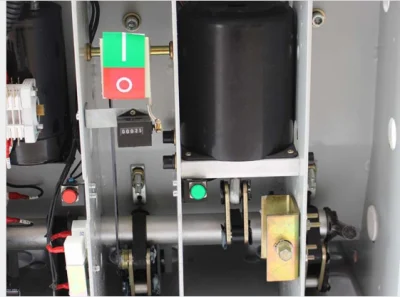

Permanentmagnet-Mechanismus: Die magnetische Kraft des Magneten, um die Unterbrecherkontaktbewegung zu treiben, unterteilt in monostabilen Permanentmagnet-Mechanismus und bistabilen Permanentmagnet-Mechanismus
Tabelle 1. Technische Parameter des Hochspannungs-AC-Vakuum-Leistungsschalters ZN63A(VS1)-12/24kV
Nein | Element | Einheit | Parameter | |||
1 | Nennspannung | KV | 12 | 24 | ||
2 | Nennfrequenz | Hz | 50/60 | |||
3 | Nennspannung Blitzimpuls (Spitze) | KV | 42 | 55 | ||
4 | Nennleistungsfrequenz Widerstand Spannung (1s) (effektiv) | KV | 75 | 125 | ||
5 | Nennkurzschlussschlussstrom | Ka | 20,25,31.5,40 | |||
6 | Nennstrom | A | 630,1250,1600,2000,2500,3150 | |||
7 | Nennstrom für Spitzenbelastungen | Ka | 50,63,80,100 | |||
8 | Nennstrom für kurze Zeit | Ka | 20,25,31.5,40 | |||
9 | Nennkurzschlusszeit, Dauerzeit | S | 4 | |||
10 | Nennkurzschlussstrom ein/aus | Ka | 50,63,80,100 | |||
11 | Prozentsatz der gleichstromkomponente des Nennkurzschlussbruchs Aktuell | % | 35 | |||
12 | Nennbetriebsfolge |
| O-0,3s-CO-180s-C | |||
13 | Nennwert einfach/Rücken-an-Rücken-Kondensator, Bebalstrom | A | 630/400 | 630/400 | 630/400 | 800/400 |
14 | Nennkurzschlussstrombruch | Mal | 50 | 50 | 50 | 30 |
15 | Mechanische Lebensdauer | Mal | 10000 | |||
16 | Nennspannung für Öffnungs-/Schließbetrieb | V | AC/DC110 AC/DC220 | |||
17 | Nennspannung des Energiespeichermotors | V | AC/DC110 AC/DC220 | |||
18 | Spannungsfestigkeit des Sekundärkreises durch Netzfrequenz | V | 2000 |
Tabelle 2. Parameter für den Federmechanismus
Nein | Element | Einheit | Parameter | |
1 | Nennbetriebsspannung | Schließen der auslösenden Spule | V | AC/DC110 AC/DC220 |
Auslösende Spule öffnen | ||||
2 | Betriebsstrom | Schließen der auslösenden Spule | A | 1,1 |
Auslösende Spule öffnen | ||||
3 | Leistung des Energiespeichermotors | W | 70,80 | |
4 | Betriebsspannung des Energiespeichermotors | V | AC/DC220 | |
5 | Speicherzeit Motorenergie | S | ≤15 | |
6 | AUX.Kontakt | Paar | 6NO, 6 ÖFFNER | |
Ausschaltvermögen | AC/10A; DC/5A |
Nennparameter
Neben den Anforderungen der Konstruktionszeichnungen müssen die montierten und eingestellten Leistungsschalter auch die Anforderungen in Tabelle 3 erfüllen.
Tabelle 3.Mechanische Parameter nach Einstellung des Leistungsschalters
Nein | Element | Einheit | Parameter | |||||
1 | Kontaktabstand | Mm | 11±1 | |||||
2 | Kontaktreise | Mm | 3,5±0,5 | |||||
3 | Durchschnittliche Öffnungsgeschwindigkeit | M/s | 1,1±0,2 | |||||
4 | Durchschnittliche Schließgeschwindigkeit | M/s | 0,6±0,2 | |||||
5 | Kontaktabschlusszeit | frau | ≤2 | |||||
6 | In der unterschiedlichen Phase der 3-Phasen-Konsistenz | frau | ≤2 | |||||
7 | Öffnungszeit (unter der Nennbetriebsspannung) | frau | ≤50 | |||||
8 | Schließzeit (unter der Nennbetriebsspannung) | frau | ≤100 | |||||
9 | Primärwiderstand | Nennstrom | MW | 630A | 1250A | 1600A | 2000A | 2500,3150A |
Fester Typ VCB | ≤45 | ≤40 | ≤35 | ≤30 | ≤25 | |||
Herausziehbare VCB | ≤50 | ≤45 | ≤40 | ≤35 | ≤30 | |||
10 | Schließzeit Feder Energie-Speicherzeit | S | 12 |
Funktionsprinzip
Das Funktionsprinzip des Vakuum-Leistungsschalters ist: Wenn die beweglichen und statischen Kontakte unter der Wirkung des Betätigungsmechanismus aufgeteilt werden, wird ein Lichtbogen zwischen den Kontakten erzeugt, Und die Oberfläche der Kontakte verflüchtigt Dampf bei hoher Temperatur, aufgrund der besonderen Form des Kontaktdesigns, wird ein Magnetfeld erzeugt, wenn der Strom durchfließt, der Lichtbogen bewegt sich schnell entlang der tangentialen Richtung der Kontaktfläche unter der Wirkung dieses Magnetfelds, Und ein Teil des Metalldampf kondensiert auf dem Metallzylinder (Schild), und der Lichtbogen erlischt, wenn er auf natürliche Weise Null überschreitet. Der Lichtbogen wird gelöscht, und die Durchschlagsfestigkeit zwischen den Kontakten wird schnell wiederhergestellt
6,1 die Überprüfung der Montageeinstellung erfolgt gemäß der Produktzeichnung und diesem technischen Zustand und muss den Anforderungen des Artikels 5 dieses technischen Zustands entsprechen.6,2 die mechanische Funktionsprüfung muss gemäß durchgeführt werden IEC62271-100
6.2.1 die Nennbetriebsspannung muss am Motor angelegt werden, der schließende Auslöseelektromagnet und der öffnende Auslöseelektromagnet. Fünf Mal der Schließfeder Energiespeicherung und Schließen / Öffnen Betrieb durchgeführt werden. Der Betrieb muss normal sein und die Anforderungen des Artikels 5 dieser technischen Bedingung erfüllen.
6.2.2 Manuelle Schließfeder Energiespeicher, manuelle Taste Schließen, Betrieb 5 mal, die Aktion sollte normal sein.
6.2.3 die Nennbetriebsspannungen von 85% bzw. 110% werden auf den Motor angelegt, und der Schließfederenergiespeicher wird 5-mal betrieben, wobei die Anforderungen des Artikels 5,2 dieses technischen Zustandes erfüllt werden.
6.2.4 Nennbetriebsspannungen von AC 85%, DC 80% und 110% werden jeweils auf den schließenden und auslösenden Elektromagneten angelegt.
6.2.5 die Nennbetriebsspannungen von 65 % bzw. 120 % werden auf den öffnenden Elektromagneten angelegt, arbeiten 5-mal bzw. und die Aktion sollte normal sein. Die Nennbetriebsspannung von 30 % muss 3-mal hintereinander auf den Öffnungsbetrieb angelegt werden und der Leistungsschalter darf nicht auslösen.
6.2.6 einmalige automatische Wiederauslauffunktion. O-0,3s-CO 5-mal unter der Nennspannung betreiben, und die Aktion muss normal sein.
6.2.7 mechanischer Verriegelungstest für Schließbetrieb : der Leistungsschalter befindet sich in der Schließposition, die Schließfeder ist im Zustand der Energiespeicherung, Schieben Sie das Schließen manuell für 3 Mal, die Schließfeder darf nicht gelöst werden.- 6,3 Widerstandsmessung im Hauptschaltkreis gemäß der Norm IEC 62271-100. Vor/nach der mechanischen Lebensdauerprüfung und vor/nach der Temperaturanstiegsmessung einmal prüfen, und der Messwert muss den Bestimmungen der Tabelle 3 entsprechen.
Für den Temperaturanstiegetest vor dem mechanischen Lebensdauertest sollte die Differenz zwischen dem nach dem Test gemessenen Widerstand der Hauptschleife, wenn die Probe auf die Umgebungslufttemperatur abgekühlt wird, und dem vor dem Temperaturanstiegetest gemessenen Widerstand unter 20 % liegen.
6,4 Temperaturanstiegs-Test.
Gemäß der Norm IEC 62271-100.
6.4.1 vor und nach dem mechanischen Lebensdauertest, testen Sie es einmal bzw.. Der Temperaturanstieg des stromführenden Leiters in der Vakuum-Lichtbogenlöschkammer wird nicht gemessen.
6.4.2 die Nennspannung wird an die Magnetspule des Öffnens/Schließens/Auslösens des Bedienmechanismus angelegt. 10 Mal kontinuierliches Schließen und Öffnen wird angewendet, und das Zeitintervall zwischen den beiden Elektrifizierung ist 10s. Der Temperaturanstieg jeder Spule wird mit dem Widerstandsverfahren gemessen, und der Temperaturanstieg darf 65K nicht überschreiten.6,5 Isolationsprüfung.
6.5.1 die Spannungsfestigkeit der Netzfrequenz und die Blitzstoßfestigkeit müssen gemäß IEC 62271-100 und die Prüfspannung gemäß Tabelle 1 durchgeführt werden.
6.5.2 die Isolationsprüfung des Hilfskreises ist gemäß den Bestimmungen der IEC 62271-100 durchzuführen, und die Prüfspannung für die Netzfrequenz für 1 min am Boden muss 2000V betragen.
6.5.3 für die Prüfung der Interturn-Isolierung verschiedener Spulen im Betriebsmechanismus beträgt die Nennspannung der Gleichstromspule 2,5 mal 1min und die Nennspannung der Wechselstromspule 3,5 mal 1min.
6.5.4 die Isolierung des Energiespeichermotors muss mit einem 500V-Megohm-Meter gemessen werden, und sein Erdungswiderstand muss größer als 0,5 Megohm sein.- 6,6 Kurzschlussabschaltung und ein/aus-Test entspricht Die Bestimmungen der IEC 62271-100
- 6,7 Prüfung des Nennkurzschlussstroms und der Bremszeiten. Die Gesamtzeiten des Nennkurzschlussstroms betragen 50 (30) Mal, einschließlich 20 (12) Mal Einfachausschaltung, 15 (9) Mal kombinierter Ausschaltung und 5 (3) Mal Nennbetriebsfolge. Wenn die Schaltzeiten Test und die Schaltfähigkeit Test und ein/aus-Fähigkeit Test kombiniert werden, werden die Schaltzeiten von Prüfmodus 4 und Prüfmodus 5 in die Nennschaltzeiten von Kurzschlussstrom einbezogen. 6,9 nach dem Nennkurzschlussbruch, der ein-/Ausschaltleistung und dem Nennkurzschlussschlussschlussstrombruchtest sind die Leistungsfrequenz und die Blitzstoßfestigkeit auf dem Bruch gemäß GB/T16927,1 zu prüfen, Und der Spannungswiderstandwert darf nicht unter dem in Tabelle 1 angegebenen Wert liegen.
- 6,8 die Kurzzeitstandmessung und die Spitzenstandmessung entsprechen IEC 62271-100.
- 6,9 Kondensatorbankprüfung (geeignet für Leistungsschalter mit dieser Anforderung) gemäß IEC 62271-100.
6,10 die Prüfung der Ausbruchöffnung, der Öffne/Schließen (geeignet für Leistungsschalter mit dieser Anforderung) entspricht IEC 62271-100.
- 6,11 Bruchprüfung für nicht-phasige Erdschlussfehler:der Anwender verhandelt dies mit dem Hersteller. Gemäß IEC 62271-100.
