LC1-D9511 0,01ms Trips AC Magentic Schütz

LC1-D9511 0,01ms Trips AC Magnetische Schütz - Wir sind eine Fabrik, die hochwertige Magnetische Schütze herstellt. Kontaktieren Sie uns für weitere Informationen.
Request a Quote

Details der produkte

Grundlegende Informationen.

Modell Nr.
LC1-D9511
Spulenspannung
12V, 24V, 48V, 220V, 240V
Specification1
Netzschütz für den Haushalt
Funktion
Lange Lebensdauer
Temperaturänderung
Kein Temperaturanstieg
Hilfskontakt
Ohne Vibrationen
Elektromagnetische Strahlung
Elektromagnetische Störungen
Aktuell
95ac 1NO 1NC
Garantie
3 Jahre
Transportpaket
CTN
Spezifikation
CE ROHS
Warenzeichen
OEM
Herkunft
Zhejiang Yueqing
HS-Code
853690000
Produktionskapazität
100000PC/Month

Produktbeschreibung

LC1-D 8011 Permanentmagnetschütz für die Leistungsverteilung

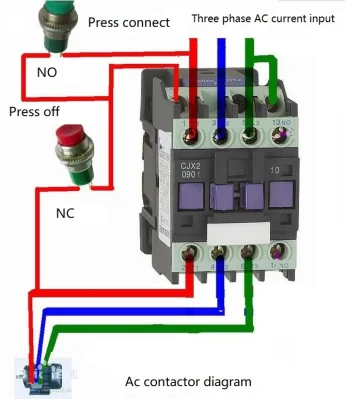

Schütz funktioniert Prinzip : Wenn die Schützspule unter Spannung steht, wird der Spulenstrom ein Magnetfeld erzeugen,
Das erzeugte Magnetfeld lässt den statischen Eisenkern elektromagnetische Anziehung erzeugen, um den beweglichen Eisenkern anzuziehen, und treibt den AC-Schützpunkt zum Handeln an. Der Schließer ist offen, der Öffner geschlossen. Beide sind miteinander verbunden. Wenn die Spule nicht unter Spannung steht, verschwindet die elektromagnetische Anziehung und der Anker wird unter Einwirkung der Auslösefeder gelöst, so dass der Kontakt wiederhergestellt wird, der Schließer geöffnet und der Öffner geschlossen wird. Das Funktionsprinzip des DC-Schützes ist ähnlich wie das des Temperaturschalters
Die Serie JKC1 AC Schütz ist an der Linie von AC 50/60 Hz, Nennspannung bis zu 660V und Nennstrom bis zu 95A für Fernschalter, Bruch und häufiges Starten, Steuerung des AC-Motors. Darüber hinaus kann das Schütz als Zeitverzögerungsschütz, Reve-Rible-Schütz, Stern-Dreieck-Starter durch das Zubehör Zusatz wie die Zugabe von modularen Hilfskontakt-Set zu handeln. Luft-Zeitleistenkopf, mechanischer Verriegelungsmechanismus usw. Darüber hinaus könnte er durch den direkten Stecker des thermischen Relais als elektromagnetischer Anlasser fungieren.

Dieses Produkt entspricht den Anforderungen der Standards IEC60947-4-1& GB14048,4.
Typ Nennwert
Isolierung
Spannung (V)
Konventionell
Thermisch
Strom (A)
Nennwert
Betrieb
Strom (A)
Steuerleistung (kw) Keine .of
Kontakte
Anmerkung
220V 380V 415V 440V 660V
JKC1-0910
0901

660 20 9 2,2 4 4 4 5,5 3P+NEIN
3P+ÖFFNER

Installation
Methode
1.mit zwei
Schrauben
2,35mm
din-Schiene
JKC1-1200
1201

20 12 3 5,5 5,5 5,5 7,5 3P+NEIN
3P+ÖFFNER

JKC1-1810
1801

32 18 4 7,5 9 9 9 3P+NEIN
3P+ÖFFNER

JKC1-2510
2501

40 25 5,5 11 11 11 15 3P+NEIN
3P+ÖFFNER

JKC1-3210
3201

50 32 7,5 15 15 15 18,5 3P+NEIN
3P+ÖFFNER

JKC1-4011 60 40 11 18,5 22 22 30 3P+SCHLIESSER+ÖFFNER Installation
Methode
1.mit drei
Schrauben
2,75mm oder
35mm
din-Schiene
JKC1-5011 80 50 15 22 25 30 33
JKC1-6511 80 65 18,5 30 37 37 37
JKC1-8011 125 80 22 37 45 45 45
JKC1-9511 125 95 25 45 45 45 45
Typ JKC1-09 JKC1-12 JKC1-18 JKC1-25 JKC1-32 JKC1-40 JKC1-50 JKC1-65 JKC1-80 JKC1-95
Aufnahmespannung
50/60Hz (V)
(0,85~
1,1) Usa
(0,85~
1,1) Uns
(0,85~
1,1) Usa
(0,85~
1,1) Usa
(0,85~
1,1) Usa
(0,85~
1,1) Usa
(0,85~
1,1) Usa
(0,85
~1,1) Us
(0,85~
1,1) Usa
(0,85~
1,1) Usa
Freigasspannung
50/60Hz(V)
(0,2~
0,75) Usa
(0,2~
0,75) Usa
(0,2~
0,75) Usa
(0,2~
0,75) Usa
(0,2~
0,75) Usa
(0,2~
0,75) Usa
(0,2~
0,75) Usa
(0,2~
0,75) Usa
(0,2~
0,75) Usa
(0,2~
0,75) Usa
Spulenleistung 50Hz

60Hz


Pick-up (VA) 70 70 110 110 110 200 200 200 200 200
Halten (VA) 8 8 11 11 11 20 20 20 20 20
Pick-up (VA) 80 80 115 115 115 200 200 200 200 200
Halten (VA) 8 8 11 11 11 20 20 20 20 20
Leistung
Verbrauch
(W)
1,8~2,7 1,8~2,7 3~4 3~4 3~4 6~10 6~10 6~10 6~10 6~10
