12kV Schaltanlage; AC HV Gas Isolations Metallverkleidungen Customization Schaltanlage

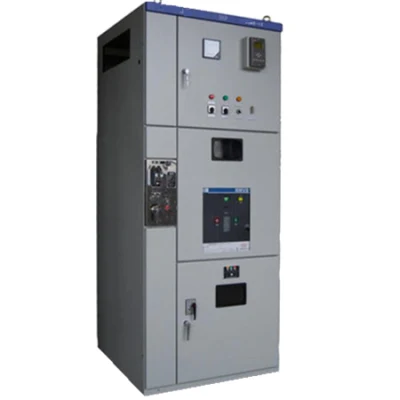

Schaltanlage AC HV Gas Insulation Metallverkleidete Schaltanlage (DXG-12)

GIS Allgemein:

DXG-12 Indoor AC HV Gas Isolations Schaltanlage (Im Folgenden als „GIS“ bezeichnet) ist eine neue Generation von
Schaltanlage. Die Hauptschaltanlage kann Vakuum-Leistungsschalter von Permanentmagnet-Mechanismus oder Vakuum übernehmen
Leistungsschalter des Federmechanismus. Es nimmt Luftisolierung und SF6 Fächer, die den Raum macht
Im Inneren ist das GIS nicht nur kompakt, sondern genug, um es zu vergrößern. Es ist für die Energieverteilung Automatisierung geeignet. Der
GIS ist durch kompakte Struktur, flexiblen Betrieb und zuverlässige Verriegelung usw. gekennzeichnet. Es ist für verschiedene Arten von geeignet
Orte (vor allem bei schlechtem Zustand) Und es bietet unterschiedliche Anforderungen von Kunden mit unterschiedlichen technischen
Schema. Es erfüllt die Anforderungen des Kunden mit Sensor technische Leistung, die neueste Schutzrelais in
Zusätzlich zu fortschrittlicher technischer Leistung und flexiblem und leichtem Montageschema. Es ist weit verbreitet in
Miniatur-Sekundärunterstation, Schaltanlage, kombinierte Unterstation, Wohngebiet, Industrie und Bergbau
Business und Einkaufszentren, besonders geeignet für Flughafen, U-Bahn und Bahn und andere Orte, wo Strom
Die Macht ist in großem Umfang erforderlich.

Umgebungsbedingungen für den Betrieb:

A. Lufttemperatur: Max. +40º C, min. -25 º C (Durchschnittswert<= 35 º C innerhalb von 24 Stunden)
B. Höhe: <= 3000m (bei Überschreitung von 3000m, bitte mit dem Hersteller verhandeln)
C. Luftfeuchtigkeit: Durchschnittliche relative Luftfeuchtigkeit täglich <= 95%, durchschnittliche relative Luftfeuchtigkeit monatlich <= 90%;
D. der Bereich der induktiven elektromagnetischen Interferenz im Sekundärsystem <=1,6kV.

Produktmerkmal:
A. Struktur:
Die Kompartimente von GIS verwenden 3-5mm Korrosionsschutzplatten, die zunächst durch digit-controlled verarbeitet werden
Drehen und dann durch Schweißroboter geschweißt, mit dem Vorteil, dass weniger Verformung, gute Dichtung. Andere
Die Fächer bestehen aus hochwertigen kaltgewalzten Blechen, die zuerst gebogen und dann geschweißt werden
Eigenschaften von hoher Genauigkeit und Intensität. Die Funktionseinheiten sind separate Module, so ist es bequem für
Montage. Außerdem verfügen die abgedichteten Fächer im GIS über separate Druckentriegelungskanäle, die
Die Sicherheit des Personals und der Ausrüstung sicherstellen.
B. Normen:
Die universellen technischen Anforderungen der GB11022-1999 Mittelspannungsschaltanlage und -Steuerung Geräterormen GB/3906-1991
3-35 kV AC-Schaltanlage mit Metallbeschichtung.
C. Schutzgrad:
IP 67 der Gasolierkammern, IP4X der Niederspannungsschaltanlage.

Bestellhinweis:
Bitte geben Sie bei der Bestellung folgende Materialien an:
A. Primäres Verdrahtungssystem und Systemschema für eine Sammelschiene
B. Sekundär-Schaltplan oder Schaltplan Klemme pareto-Diagramm
C Lageplan der Schaltanlage
D. Ausführliche Angaben zu Typ, Spezifikation und Menge der elektrischen Komponenten in der Schaltanlage.
E. Wenn ohne Anforderung für das Material und die Spezifikation der Sammelschiene von Kunden, werden sie mit kommen
Hersteller'Anforderung.
F. Wenn die Schaltanlage in einem besonderen Umgebungsbedingungen verwendet wird, sollte sie bei der Bestellung gekennzeichnet werden.
G. Verdrahtungsschema der Hauptschleife.
H. das Grunddiagramm der Hilfsschaltung und der Steuerschaltung von GIS und anderen schriftlichen Materialien angefordert.

Technische Parameter:
