Grundlegende Informationen.
Modell Nr.
GDSY-3kVA/40kV
Gewicht
Etwa 75kg
Transportpaket
Wooden Case
Spezifikation
ISO, SGS
Warenzeichen
HV Hipot
Herkunft
Wuhan China
HS-Code
9030899090
Produktionskapazität
1000PCS/Year
Produktbeschreibung
GDSY-3kVA/40kV 3kVA 40kV Dreiphasen-Wechselstromnetzteil
Allgemeine Informationen

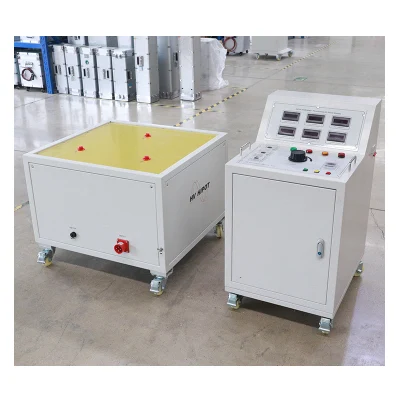

GDSY-3kVA/40kV AC Hochspannungs-Netzteil ist dreiphasigen Ausgang HV-Gerät. Es besteht aus manueller Steuereinheit und HV -Prüftransformator (HV-Einheit), die 3-Phasen-Wechselspannung gleichmäßig ausgeben. Mittlerweile verfügt es über Überwachungs- und Schutzfunktionen.
Funktionen
Spezifikationen
B. Prüfung der Spezifikationen des Transformators (Mittelspannungseinheit)
C. Arbeitsbedingungen
Allgemeine Informationen
GDSY-3kVA/40kV AC Hochspannungs-Netzteil ist dreiphasigen Ausgang HV-Gerät. Es besteht aus manueller Steuereinheit und HV -Prüftransformator (HV-Einheit), die 3-Phasen-Wechselspannung gleichmäßig ausgeben. Mittlerweile verfügt es über Überwachungs- und Schutzfunktionen.
Funktionen

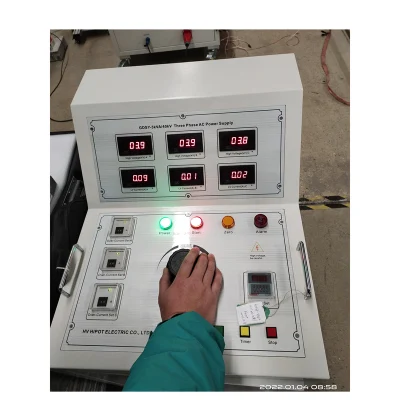

- Digitalanzeige auf dem Bedienfeld.
- Überwachung der Spannung auf der Mittelspannungsseite, des Stromes auf der Mittelspannungsseite, des Stromstroms auf der Niederspannungsseite und der Anzeige von Null, Leistung, Arbeitsbeginn und Zeitsteuerung.
- Überstromschutz , Nullstartschutz , Ton- und Lichtalarm.
- Mit einem neuen Zeitrelais ist die Zeit breiter (1S ~ 99H).
- Mit dem neuesten Stromrelais, genauer und zuverlässiger.
- Die HV-Spule des Prüftransformators ist ein zylindrischer mehrschichtiger Turm, der aus hochwertigem Polyester emailliertem Draht und Hochspannungs-Isolationsmaterial hergestellt wird, das leicht, klein und leicht zu bewegen ist.
Spezifikationen
A. Technische Daten der Steuereinheit
- Leistung: AC415V±10%, 50Hz±1%, Verzerrung der Wellenform < 5%
- Kapazität: 3KVA
- Ausgangsspannung: AC 0-430V
- Nennausgangsstrom: 5A
- Messbereich des LV-Stroms: 0-5A, Auflösung 0,01A
- Zeitpunkt: 0-99H
- Spannungsgenauigkeit: ≤±3 %
- Stromgenauigkeit: ≤±3%
- Gewicht: Ca. 60kg
- Abmessungen: 520mm (L) x 665mm (B) x 930mm (H)
B. Prüfung der Spezifikationen des Transformators (Mittelspannungseinheit)
- Kapazität: 3KVA
- Eingangsspannung: 0-400V
- Eingangsstrom: AC 0-5A
- Ausgangsspannung: AC 0-40kV, Phasenspannung
- Ausgangsstrom: AC 0-25mA
- Mittelspannungsseite/Dosierer: 400:1, Fehler: ±1%
- Messspannung AC 0-100V
- Leerlaufstrom: ≤10 %
- Impedanzspannung: ≤12%
- Gewicht: Ca. 75kg
- Abmessungen: 350mm (L) x 480mm (B) x 970mm (H)
C. Arbeitsbedingungen
- Arbeitsplatz: Kein Gas, Dampf, chemischer Staub und explosives und korrosives Medium, das die Isolierung beeinflusst.
- Umgebungstemperatur: -5--50ºC
- Luftfeuchtigkeit: ≤80 % rel. Luftfeuchtigkeit (nicht kondensierend)
- Höhe: ≤1000m
