Hersteller ZW32 Serie 630-1250A Permanent Magnet für den Außenbereich Hochspannungssauger Leistungsschalter

Willkommen auf unserer Homepage, um mehr Inhalte zu sehen!

Produktinformationen
"Vakuum-Leistungsschalter" ist für seine Hochvakuum-Löschmedium und das Isoliermedium der Kontaktspalt nach Lichtbogenlöschung benannt; Es hat die Vorteile der kleinen Größe, geringes Gewicht, häufigen Betrieb und keine Wartung, und ist weit verbreitet in Verteilernetz verwendet. Vakuum-Leistungsschalter ist ein 3-10kV, 50Hz dreiphasigen AC-System in der Innenverteilung Gerät, für Industrie-und Bergbauunternehmen, Kraftwerke, Umspannwerke als elektrische Ausrüstung Schutz und Steuerung, besonders geeignet für nicht-Öl, weniger Wartung und häufigen Betrieb der Verwendung von Orten. Leistungsschalter können in mittleren, doppelten und festen Schränken zur Steuerung und zum Schutz elektrischer Hochspannungsanlagen konfiguriert werden.
Der Vakuum-Leistungsschalter besteht hauptsächlich aus drei Teilen: Vakuumunterbrecher, elektromagnetischer oder Feder-Betätigungsmechanismus, Halterung und andere Komponenten.

VS1-12 Vakuum-Leistungsschalter ist eine Innen-Hochspannungs-Schaltanlage, die für das dreiphasige Stromversorgungssystem mit Nennspannung von 12kV und Frequenz von 50Hz geeignet ist. Es wird als Schutz- und Kontrollgerät verwendet. Aufgrund der besonderen Vorteile des Vakuum-Leistungsschalters ist er besonders für häufige Betriebsplätze geeignet.

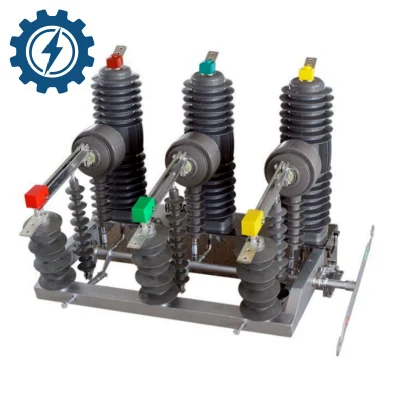

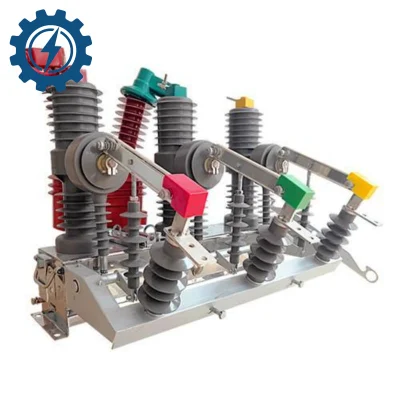

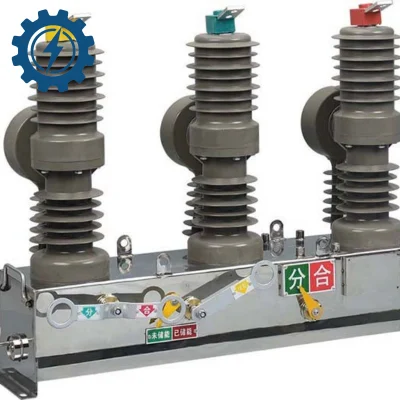

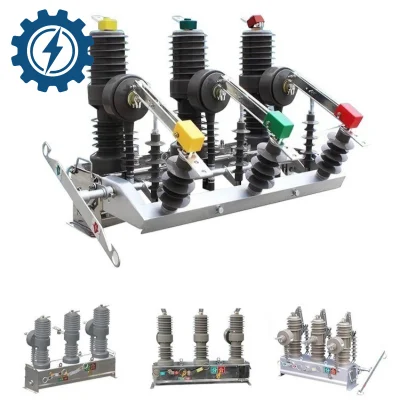

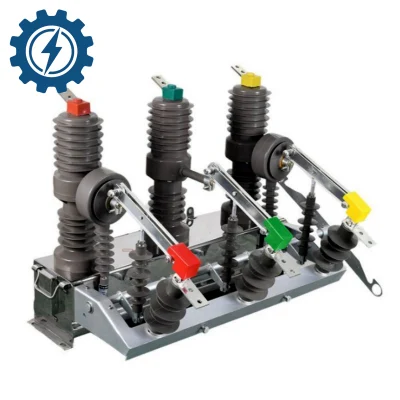

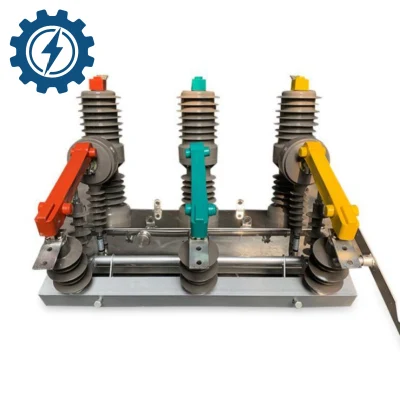

ZW32M-12 Permanentmagnet Vakuum-Leistungsschalter ist ein Outdoor-Stromverteilergerät mit Nennspannung von 12kV und 50Hz dreiphasigen AC. Weit verbreitet in städtischen Stromnetz als Bruch oder Kontakt-Schalter oder für ländliche Stromverteilungssystem Außenumspannwerk Ausgangsschalter verwendet, kann effektiv die Arbeit der traditionellen Rückstromgeber, Split, kombinierten Laststrom und Kurzschlussstrom zu vervollständigen.

Merkmal:
1.der Kontaktöffnungsabstand ist klein, der Kontaktöffnungsabstand von 10KV Vakuumschaltern beträgt nur etwa 10mm, die Arbeitsarbeit des Bedienmechanismus ist klein, der mechanische Teil des Hubs ist klein und die mechanische Lebensdauer ist lang.
2. Die Lichtbogenzeit ist kurz und hat nichts mit der Größe des Schaltstroms zu tun, in der Regel nur einen halben Zyklus.
3. Die Rückgewinnungsgeschwindigkeit des Kontaktspaltmediums nach dem Abschrecken ist schnell, und die Fehlerleistung im nahen Bereich des Brechens ist besser.
4.Wegen des geringen Verschleißes des Kontakts bei Bremsstrom ist die elektrische Lebensdauer des Kontakts lang, die volle Kapazität ist 30-50 mal zu brechen, der Nennstrom ist mehr als 5000 mal zu brechen, und das Geräusch ist klein und für häufigen Betrieb geeignet.
5. Kleine Größe, geringes Gewicht.
6.suitable für das Brechen von kapazitiver Lastspannung.
Aufgrund seiner vielen Vorteile, ist es weit verbreitet in Umspannwerken verwendet wird, sind die aktuellen Modelle vor allem: ZN12-10, ZN28A-10, ZN65A-12, ZN12A-12, VS1, ZN30 und so weiter.
Produktdetails
China begann 1958 mit der Entwicklung von Vakuumschaltern. Im Jahr 1960, Xi 'an Jiaotong University und Xi 'an Switch Rectifier Factory gemeinsam entwickelt die erste Charge von 6,7 kV Vakuumschalter mit einer Bruchkapazität von 600 A. dann wird es in einem dreiphasigen Vakuumschalter mit 10 kV und einer Schaltleistung von 1,5 kV gemacht. Im Jahr 1969, Huaguang Electronic Tube Factory und Xi 'an High Voltage Electrical Apparatus Research Institute gemacht 10 kV, 2 kV einphasigen schnellen Vakuumschalter. Nach dem 1970s konnte China selbstständig verschiedene Spezifikationen von Vakuumschaltern entwickeln und produzieren.
Technischer Standard für Vakuum-Leistungsschalter in China hat sich der Vakuum-Leistungsschalter in den letzten zehn Jahren stark entwickelt. Die Produkte haben sich von mehreren Sorten von ZN1 bis ZN5 in der Vergangenheit zu mehr als Dutzenden von Modellen und Sorten entwickelt, der Nennstrom erreicht 5000A, der Bruchstrom erreicht ein gutes Niveau von 50kA, und wurde auf eine Spannung von 35kV entwickelt.

ZW32M-12 Permanentmagnet Vakuum-Leistungsschalter Betriebsbedingungen:
1. Die obere Grenze der Umgebungstemperatur darf +40 Grad C nicht überschreiten, die untere Grenze darf -25 Grad C nicht überschreiten und die durchschnittliche Temperatur von 24 Stunden darf +35 Grad nicht überschreiten

2. Die Höhe des Aufstellungsortes darf <2000 Meter nicht überschreiten.

3. Die relative Luftfeuchtigkeit der Atmosphäre nicht mehr als 50%, wenn die Umgebungstemperatur +40 Grad C ist, und kann eine höhere Luftfeuchtigkeit bei niedrigeren Temperaturen haben; Wenn die durchschnittliche monatliche Mindesttemperatur des nasssten Monats +25 Grad C beträgt, beträgt die durchschnittliche maximale relative Luftfeuchtigkeit 90 %, wobei die Kondensation auf der Oberfläche des Produkts aufgrund von Änderungen der Luftfeuchtigkeit berücksichtigt wird.

4. Die Verschmutzung ist Stufe 3.

5. Es gibt keine starken Vibrationen und Stöße, kein korrosives Metall und schädliche Gase, die Isolierung zerstören, keinen schweren Staub, keine leitfähigen Partikel und explosive gefährliche Substanzen am Einsatzort.
Vakuumleistungsschalter der Serie VS1 Grundleistung:


1.VS1 Vakuum-Leistungsschalter kann häufig arbeiten oder Kurzschlussstrom mehrmals innerhalb des Arbeitsstrombereichs brechen; die mechanische Lebensdauer kann bis zu 30.000 Mal sein, und die volle Kapazität Kurzschlussstrom kann 50 mal gebrochen werden.

2.the VS1 Vakuum-Leistungsschalter ist für den Rücklaufbetrieb geeignet und hat extrem hohe Betriebssicherheit und Lebensdauer.

3.VS1 Vakuumleistungsschalter (gängige Ausführung) verwendet einen vertikalen Isolierzylinder, um gegen verschiedene Klimaeffekte zu schützen; in Bezug auf Wartung und Wartung ist es in der Regel nur gelegentlich notwendig, den Betriebsmechanismus zu reinigen oder zu schmieren.

4.The VS1 Vakuum-Leistungsschalter (Poltyp) ist wartungsfrei mit einer soliden Isolationsstruktur - einem integrierten festen Dichtungspol.

5.VS1 Vakuum-Leistungsschalter in der Schaltanlage Installationsform kann fixiert werden, kann auch herausziehbar sein, kann auch auf dem Rahmen für den Einsatz installiert werden.

Produktparameter

Die wichtigsten Modelle dieses Produkts sind wie folgt.

Modellerklärung:
VS1 - Produktcode
12 - 12KV
T - Federmechanismus; M - Permanenter Magnetmechanismus
630 - 630A
25 - 25kA
W - ausziehbarer Typ; F - fester Typ
150 - 150mm Pole; 210 - 210mm Pole; 1000 - 1000mm/1m Pole
P - Vergossen; E - Vergossen

Zunächst ist der erste Schritt bei der Herstellung von Vakuum-Leistungsschaltern die Auswahl von Materialien. Die Wahl des Materials ist sehr wichtig, weil der Vakuum-Leistungsschalter gute Isolationseigenschaften und mechanische Festigkeit haben muss, kann es durch hohe Spannung und hohen Kurzschlussstrom beeinflusst werden. Gängige Werkstoffe sind Kupfer, Stahl und Keramik.

Der nächste Schritt ist die Bearbeitung der Teile. Der Vakuum-Leistungsschalter besteht aus vielen Teilen, einschließlich Leistungsschalter Körper, mechanische Bewegung Mechanismus, elektromagnetische Komponenten, etc. Diese Teile müssen importiert werden Linie genaue Bearbeitung und Montage, um seine Zuverlässigkeit und Stabilität zu gewährleisten.

Nach der Bearbeitung der Teile kann die Montage des Vakuum-Leistungsschalters beginnen.

Zunächst wird jedes Teil am Gehäuse des Leistungsschalters montiert und Debugging und Kalibrierung durchgeführt.

Als nächstes wird die elektromagnetische Komponente in der entsprechenden Position installiert und die Steuerleitung angeschlossen.  Darüber hinaus ist es auch notwendig,
Stellen Sie den mechanischen Bewegungsmechanismus ein, und testen Sie ihn, um seine Empfindlichkeit und Glätte zu gewährleisten, wie frei er ist.

Nach Abschluss der Montage kann der Vakuumschalter getestet und überprüft werden. Durch die Teilung führt der Router elektrische Kennlinienprüfungen durch, wie Durchschlagspannungsprüfung, Bruch- und Schließprüfung usw.

Um sicherzustellen, dass es die Designanforderungen und Standards erfüllt. Gleichzeitig ist auch die Überprüfung der Optik erforderlich

Und Leistungstests, um die Qualität und Zuverlässigkeit des Leistungsschalters sicherzustellen.

Schließlich, nach strengen Tests und Inspektion, kann der Vakuum-Leistungsschalter verpackt und verarbeitet verlassen Fabrik. Ergreifen Sie Maßnahmen gegen Stöße, Feuchtigkeit und statische Aufladung, um die Integrität und Sicherheit des Leistungsschalters zu schützen. Das Etikett und die Bedienungsanleitung sollten ebenfalls korrekt auf der Verpackung angebracht werden, um dem Benutzer das Verständnis und die Verwendung zu erleichtern.

Im Allgemeinen umfasst der Prozess des Vakuum-Leistungsschalters Materialauswahl, Teileverarbeitung, Montage, Prüfung und Inspektion, Verpackung und Lieferung. Jeder Schritt muss strenge Kontrolle und Betrieb sein, um Produktqualität und Sicherheit zu gewährleisten. Nur durch feine Handwerkskunst Prozess, um einen hochwertigen Vakuum-Leistungsschalter für den stabilen Betrieb des Stromversorgungssystems und Anlagenschutz zu schaffen, um Sicherheit zu bieten.

Vakuumschalter ist weit verbreitet in Stromversorgungssystemen verwendet.
Das Funktionsprinzip des Vakuum-Leistungsschalters ist:
Wenn die dynamischen und statischen Kontakte unter der Wirkung des Betätigungsmechanismus geöffnet werden, wird ein Lichtbogen zwischen den Kontakten erzeugt, und die Oberfläche der Kontakte verdunstet Dampf bei hoher Temperatur. Aufgrund der besonderen Form der Kontakte wird ein Magnetfeld erzeugt, wenn der Strom durchfließt, und der Lichtbogen bewegt sich schnell entlang der tangentialen Richtung der Kontaktfläche unter der Wirkung dieses Magnetfelds, Und ein Teil des Metalldampf kondensiert auf dem Metallzylinder (Schutzabdeckung). Der Lichtbogen wird bei der natürlichen Null gelöscht, und die Stärke des Mediums zwischen den Kontakten erholt sich schnell.

Sie können sicher sein, dass die Verpackung des Produkts, als letzter Link wir streng kontrollieren!

Hebei Leicheng Power Technology Co., Ltd ist ein Fachmann in Leistungstransformatoren, hoch-und Niederspannungsschaltanlagen und verwandte Produkte R & D, Produktion, Vertrieb und Service von Wissenschaft und Technologie Unternehmen beschäftigt.

Seit seiner Gründung hat sich das Unternehmen dem Weg der beruflichen Entwicklung verpflichtet. Mit starken technischen Kraft, fortschrittliche Ausrüstung im in-und Ausland, innovatives Konzept und reiche Produktionserfahrung, hat ISO9000 Zertifizierung, die Verwendung von CAD, um Kunden mit geeigneten regionalen Eigenschaften des Umweltschutzes, Energieeinsparung, kohlenstoffarme, qualitativ hochwertige Produkte, um die grundlegenden Anforderungen des Marktes und verschiedene Kunden zu erfüllen. Die Produkte werden auch nach Zentralasien, Afrika, Südostasien, dem Nahen Osten, Südamerika und anderen Ländern und Regionen exportiert.

Derzeit produziert das Unternehmen hauptsächlich Hochspannungs-/Niederspannungs-Verteilerschränke, vorgefertigte Umspannwerke, Verteiltransformatoren, Hochspannungs-/Niederspannungsschalter und andere Produkte.

Verschiedene Stromversorgungs- und Zubehörteile, wie Trafoträger, Kabelbügel, Bolzen, Drahtklemme, Querarm und andere Produkte sind zahlreich.

Stahlprodukte, wie H-förmigen Stahl, Kanal Stahl, Stahlrohr, Winkelstahl, feuerverzinktem Stahldraht, etc., sind auch unsere wichtigsten Produkte!

Willkommen beim Shop! Kontaktieren Sie mich für weitere Produktinformationen!

F: Sind Sie ein Hersteller, Fabrik oder Handelsunternehmen?
A: Ja, wir sind seit über 10 Jahren in der Forschung und Entwicklung, Produktion und Betrieb von Transformatoren tätig.

F: Was sind Ihre Garantiebedingungen?
A: Wir bieten 12 Monate Garantiezeit.

F: Produktionszeit?
A: Im Allgemeinen dauert es 4~6weeks und es hängt von der verschiedenen Art ab.

F: Wie lauten Ihre Zahlungsbedingungen?
A: Die Bezahlung per T/T und  L/C ist akzeptabel.

F: Wie führen Sie die Qualitätskontrolle in Ihrer Fabrik durch?
A: Wir implementieren 100% QC-Inspektion, um sicherzustellen, dass jedes Produkt qualifiziert ist.  Wir haben über 10 mal QC-Inspektionen während des Herstellungsprozesses vom Rohstoff bis zu den Endprodukten.jede unserer Einheit hat  3C  Zertifikat. Wenn Sie ein anderes Zertifikat benötigen, können wir Ihnen bei der Anwendung helfen.

F: Haben Sie die Produkte auf Lager?
A: Normalerweise nein  Alle unsere Produkte produzieren je nach Bestellmenge.

 Q: Was sollte bieten, um benutzerdefinierte Transformator machen ?
A: Technische Zeichnung und technische Spezifikation Dokument sind die besten, oder Sie können uns einige Details technische Spezifikation Datum wie unten "Angebot und Bestellung erforderliche Informationen".

F: Könnte ich Ihren Katalog und Ihre Preisliste für Testbestellung in MOQ-Menge haben?
A: Alle unsere Produkte werden auf Made-in-China oder offizielle Website angezeigt, Sie sind immer willkommen, uns zu fragen, um mehr Informationen direkt zu erhalten.

Unsere Werke produzieren alle Arten von Transformatoren und damit zusammenhängenden Stromversorgungsanlagen, einschließlich Umspannwerke, Kondensatorschränke, Header-Schränke, Trockentransformatoren und mehr. Verwandte Produkte finden Sie auf unserer Homepage, oder kontaktieren Sie mich direkt, lassen Sie mich Ihnen helfen!
