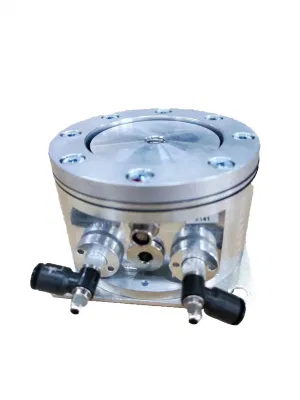

Pneumatische Schwingungsisolator Luftfederhalterungen

Mit dem Luftfederelement ADS können bei der Maschineninstallation Eigenfrequenzen zwischen 1,5 und 3 Hz erreicht werden.

Die hochflexible THERMOTEST-Membran des Luftfederelements ADS zeichnet sich durch ihre geringe Eigensteifigkeit aus. Durch das verfügbare Luftvolumen und die hochflexible THERMOTEST-Membran können Eigenfrequenzen zwischen 1,5 und 3 Hz erreicht werden.

Lieferumfang des Standard ICD Pneumatikfedersystems
• 4 Unterstützungspunkte
  - 3 pneumatische Federn ADS Typ
   Master mit Sensoren und Regelventilen
  - 1 pneumatische Feder ADS Typ
  Slave ohne Sensoren und Ventile
• 1 Steuereinheit als 3-Kanal-Leiterplatte mit USB Kabel
• Steuerkabel für Masterelemente
• Schlauch NW 4 mit Quer- oder T-Stück
• Netzadapter

Optionen
• Steuereinheit: Leiterplatte in Kunststoffgehäuse
• Steckverbinder für Steuerkabel
• Filter-Regler-Einheit bestehend aus Druckregler, Manometer, Filter, Wasserabscheider
• Steuerkabel: Länge von 3 Steuerkabeln nach Kundenwunsch
• Software "Air Level Control" für PC (Windows)
• zusätzliche Schlauchabschnitte und Anschlüsse nach Anzahl der Pneumatische Federn

ICD-System die Grundversion des pneumatischen ICD-Federsystems ist werkseitig programmiert. Die Software erlaubt jedoch die Änderung der folgenden Parameter: Reset-Genauigkeit, zulässige Durchbiegung, Reaktionszeit, Durchschnittswert. Diese Parameter können eingesehen, frei innerhalb großer Grenzen gewählt und dauerhaft in der Steuerung gespeichert werden. Die Werte bleiben auch nach einem Stromausfall erhalten. Die werkseitigen Standardeinstellungen sind in einem Datenblatt dokumentiert.



ADS-ICD -Serie Maßtabelle Abmessungen in mm	D	Ho	Ni	A	Laden (Max.) Kn
ADS 3	105	65	+/- 5	106	1,8
ADS 6	127	90	+/- 6	130	2,8
ADS 12	175/170	90	+/- 6	175	6,0
ADS 24	245	90	+/- 6	255	13,0
ADS 48	338	90	+/- 6	343	26,0
ADS 96	468	90	+/- 6	470	55,0
ADS 192	610	90	+/- 6	610	100,0

Steuereinheit
