Grundlegende Informationen.
Modell Nr.
3B6984
n.w.
19,5 kg
Garantie
Ein Jahr
Druckfähigkeit
0,2-0,8 m pro Jahr
Lufteinlass
20,5 kg
g.w.
Schwarz
Durchmesser der oberen Platte (Breite)
210 mm
Durchmesser Bodenplatte (Breite)
640 mm
Hub des Gummibälges
640 mm
Stoßfängerblock
Ohne
Schraube (Mutter)
M10
Transportpaket
Cartons
Spezifikation
70*70*35 cm
Warenzeichen
GUOMAT
Herkunft
China
HS-Code
8708809000
Produktionskapazität
5000PCS/Month
Produktbeschreibung

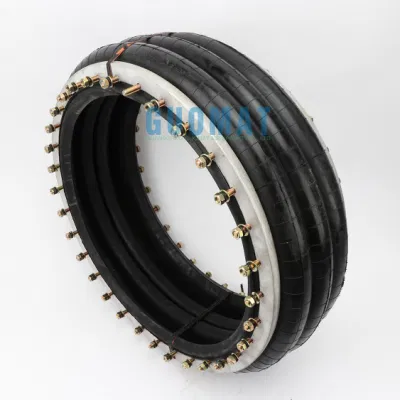

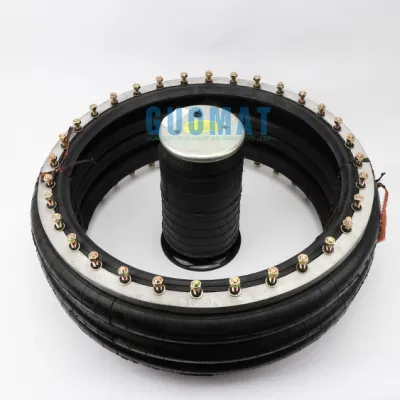

W01M586984 Feuerschutzstein-Luftfeder GUOMAT 3B6984 bei 0,7 MPa Max Dia 715mm für industrielle Großlastmaschinen
Hauptprodukte: Luftfeder, verschlungen Luftfeder, industrielle Luftfedern, Luftfederfeder, Luftkompressor, Luftventil, Bus Gummibälge, LKW & Ampere; Anhänger Luftbeutel, Kabine Luftschock, elektrische Wasserpumpe
Hauptprodukte: Luftfeder, verschlungen Luftfeder, industrielle Luftfedern, Luftfederfeder, Luftkompressor, Luftventil, Bus Gummibälge, LKW & Ampere; Anhänger Luftbeutel, Kabine Luftschock, elektrische Wasserpumpe
Ausführliche Produktbeschreibung
| Material: | Aluminiumlegierung Und Gummi | GUOMAT: | W01-M58-6984 |
|---|---|---|---|
| Garantie: | 12 Monate | Nettogewicht: | 19,5 KG |
| Anderer Name: | Luftfederisolator Für Die Industrie | Druckfähigkeit: | 0,2-0,8 M Pa |
| Bruttogewicht: | 20,5 KG | Flanschring: | Mit Oder Ohne |
| Verbindungsmethode: | Flanschanschluss | Flanschringgröße: | 638 Mm |
| SCHRAUBENKREIS DIA: | 596 Mm |
3B6984 Industrielle dreifach gewellte Luftfeder Spezifikationen
Beschreibung Baugruppe
Beschreibung
Montageauftragsnr
Stil 321
Gerippte Aluminiumperlenringe (gleicher Abstand), 45-mm-Schrauben, Muttern, Unterlegscheiben
W01-M58-6984
Zwei-Lagige Balgen
Nur Gummibälge
W01-358-7919
| Hersteller-Teilenummer | KURZBESCHREIBUNG W01-M58-6984, W01M586984, WO1-M58-6984, WO1M586984 | Typ mit Perlenring | 4 |
| Maximaler Durchmesser @ 7 bar (mm) | 709 | Abmessung# C (Schraubenkreisdurchmesser mm) | 597 |
| Maximale Höhe (mm) | 114 | # Schrauben (jeder Ring) | 32 |
| Maximaler Hub (mm) | 361 | Konstruktionshöhe (mm) | 381 |
| Minimale nutzbare Höhe (mm) | 475 | 3 bar (kN) | 78,5 |
| 25 mm (kN) | 174,6 | 5 bar (kN) | 132,9 |
| 50 % des maximalen Schlaganfalls (kN) | 150 | 7 bar (kN) | 187,9 |
| Maximaler Hub (kN) | 106,5 | Eigenfrequenz (@5 bar) (fn (Hz) | 1,2 |
| Anwendbares Technigram? | 113 | 7 Hz | 97 |
| Material | 2-Lagiges, Hochfestes Kabel | 13 Hz | 99,3 |
| 25 Hz | 99,8 |
Baugruppenhöhe (mm)
| 440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| Volumen @ 7 BAR (Cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| EFF-Fläche @ 7 BAR (cm) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
Kn Kraft
| @3 BAR
| 67,39 | 74,50 | 80,12 | 84,65 | 88,33 | 91,63 | 95,16 | 99,35 |
@4 BAR
| 92,19 | 101,14 | 108,37 | 114,48 | 119,71 | 124,49 | 129,35 | 134,85 | |
@5 BAR
| 116,52 | 127,36 | 136,16 | 143,61 | 150,09 | 156,08 | 162,19 | 168,98 | |
@6 BAR
| 143,26 | 155,70 | 165,72 | 174,35 | 182,12 | 189,54 | 197,05 | 204,99 | |
@7BAR
| 167,54 | 181,66 | 192,94 | 202,76 | 211,80 | 220,56 | 229,36 | 238,43 |
| Dynamische Eigenschaften bei 380 mm Bauhöhe (Nur für Airmount-Isolator erforderlich) | |||
Messgerät Druck (BAR) | Last (KN) | Federrate (kN/m) | Eigenfrequenz Hz |
| 3 | 77,48 | 465 | 1,22 |
| 4 | 104,95 | 592 | 1,18 |
| 5 | 132,00 | 716 | 1,16 |
| 6 | 160,98 | 839 | 1,14 |
| 7 | 187,60 | 954 | 1,12 |
| Flanschanschluss Typ der Luftfeder Modellvergleichstabelle | |||
| GUOMAT-NR. | ContiTech NR. | GUOMAT-NR. | ContiTech NR. |
| FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
| FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
| FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
| FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
| FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
| FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
| FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
| FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
| FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
| FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
| FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
| FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
| FT22-6DICR | FT 22-6 DI CR | ||
| FT44-15DICR | FT 44-15 DI CR | ||
| FT76-20DICR | FT 76-20 DI CR | ||
| FT76-20DSCR | FT 76-20 DS CR | ||
| FT138-26DS | FT 138-26 DS | ||
| FT210-32DS | FT 210-32 DS | ||
| FT412-32DS | FT 412-32 DS | ||
| FT614-36DS | FT 614-36 DS | ||
| FT816-40DS | FT 816-40 DS | ||
